1．產品描述

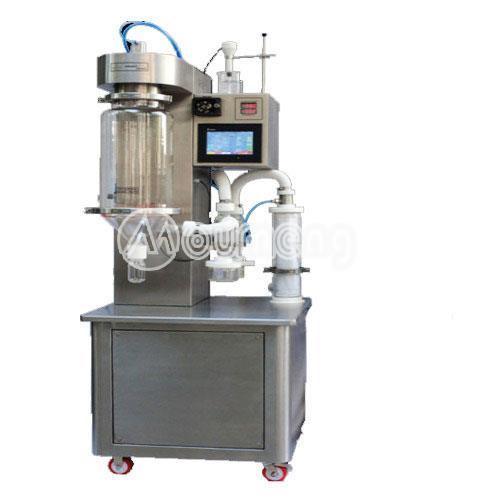

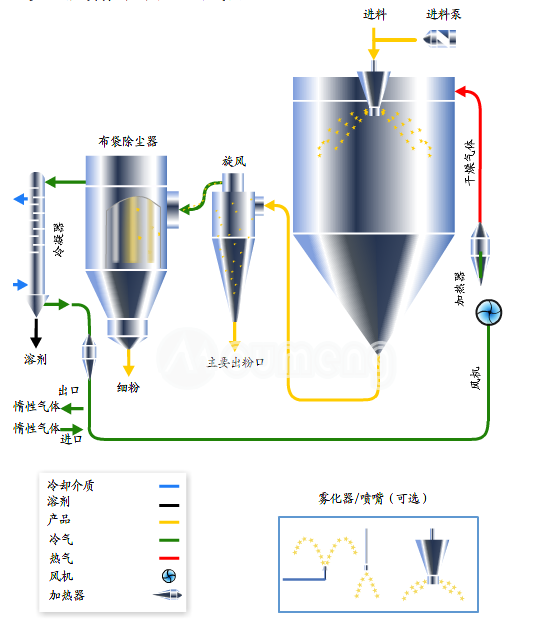

N2氮?dú)庋h(huán)式噴霧干燥機系統采用密閉設計，主要應用于酒精類溶液，N2作為惰性氣體干燥使得設備運行更加安全。產品無氧化，品質好，粉料松裝比重及平均粒徑一致性好，其流動性可滿足自動壓機連續化生產，同時溶劑介質可以在線回收。在規定的條件下溶劑蒸發能力2Kg/h（根據物料固體含量）。整套設備由供料系統、霧化器、電加熱器、干燥塔、旋風收塵器、冷凝塔、防爆裝置、在線氧氣檢測系統及電氣控制系統組成等。

2．?dāng)?shù)據分析

1．干燥物料：適用于多種物料，如化工，醫藥，新能源行業等。

2．溶劑種類：有機溶劑（酒精，乙醇，丙酮等有機溶劑）

3．循環氣體：N2氮?dú)猓ū苊馕锪涎趸?

4．溶劑蒸發量：1-2kg/h

5．料漿含固量：漿料：＜20% （可自調）

6．料漿PH值：　　　　　　　中性

7．料漿溫度：常溫

8．干燥塔進風溫度：80~90℃（溫度可調）

9．干燥塔出口溫度：50~60℃

10．成品：粉體

11．產品殘余濕含量：＜3%（左右）

12．電源：380/220V50Hz

13．加熱方式：推薦電換熱

14．霧化方式：雙氣送液式霧化器

15．收料方式：主塔+加旋風分離器

16．除塵方式：旋風

17．溶劑回收方式：冷凝塔回收

3．設備性能參數

1處理量：2Kg/h液體，根據固體含量

2電加熱功率：6Kw

3蠕動泵：流量可調

4冷凝溫度5-7℃

5塔內含氧量≤3%

6溶劑回收率：≥95%

7干燥機尺寸：Φ1500×1100×890

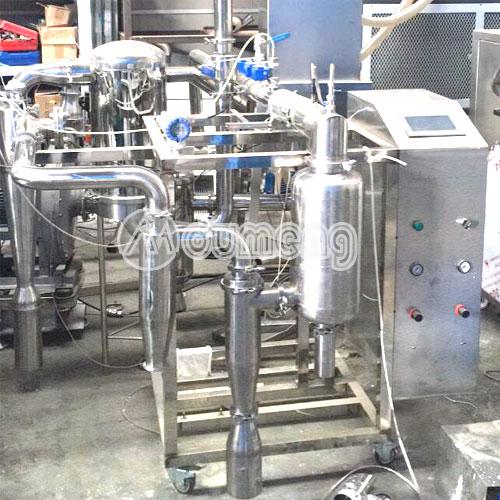

4供貨范圍：

1料漿攪拌桶 不銹鋼制作

2蠕動泵1臺變頻調節流量0.55 Kw

3加熱器1臺陶瓷電加熱管

5熱風分配1套SUS304不銹鋼制作

6熱風管道1套SUS304不銹鋼制作

7雙氣送液霧化噴頭1臺SUS316不銹鋼制作

8干燥塔體SUS316不銹鋼制作1.5mm厚設有防爆泄壓裝置

9抽風管道1套SUS304不銹鋼制作

10旋風分離器1套SUS304不銹鋼制作

11 收料桶2只SUS304不銹鋼制作

12電控柜1套

13冷凝器1套

14系統壓力充排系統1套

15收料閥門2件

16系統安全閥1套

17觀察視鏡1套

5設備控制點說明：

整套系統控制點

1熱風進口溫度

2進料速度

3霧化狀態

4塔內壓力

5系統氧氣含量
